Innovative Lötmasken: Präzision und Zuverlässigkeit für den Lötprozess
Lötmaske
- 12.07.2023
Die zentrale Bedeutung von Lötrahmen und Lötmasken im Wellenlötverfahren
Darum haben sich Lötmasken und Warenträger in der Elektronikfertigung durchgesetzt
Außerdem ermöglicht der Einsatz von Lötmasken und Warenträgern eine effizientere und weniger fehleranfällige Produktion, was wiederum zu einer Reduzierung von manuellen Nacharbeiten und Nachbesserungen führt. Dies führt zu einer erheblichen Senkung der Produktionskosten und einer Steigerung der Rentabilität. Eine weitere wichtige Aufgabe der Lötmasken und Warenträger ist die Reduzierung der thermischen Belastung der Bauteile. Durch den gezielten Schutz von SMD-Bauteilen und die optimale Vorwärmung der Leiterplatte wird die Lebensdauer der Bauteile verlängert und die Zuverlässigkeit des Endproduktes erhöht.
Schließlich sorgen Lötmasken und Lötrahmen für eine sichere Positionierung von flexiblen und starren Leiterplatten während des gesamten Lötprozesses. Dies gewährleistet eine präzise Bestückung und Verlötung und minimiert das Risiko einer Beschädigung oder Verschiebung der Bauteile, was letztlich zu einer verbesserten Qualität des Endprodukts beiträgt.
Die Verwendung von Titan für Lötmasken hat sich mit dem Aufkommen von SMD-Bauteilen in der Elektronikindustrie etabliert. Aufgrund der immer kleiner werdenden Abstände zwischen den Bauteilen wurde es immer anspruchsvoller, diese Bereiche effektiv abzudecken und gleichzeitig eine effiziente Wärmeübertragung zu gewährleisten. Die ersten Titan-Lötmasken wurden entwickelt, um dünnere und haltbarere Auflagestege für Großnutzen zu fertigen, damit dieser nicht durchhängt.
Titan-Lötmasken: die Vorteile im Fertigungsprozess
- Minimierung von Temperaturunterschieden auf der Leiterplatte: Titanmasken ermöglichen eine präzisere Kontrolle der Wärmeübertragung während des Lötprozesses. Durch die optimale Vorheizung der Leiterplatte entstehen geringere Temperaturunterschiede zwischen abgedeckten und unbedeckten Bereichen. Dies reduziert mechanische Spannungen und thermische Belastungen in der Leiterplatte, was zu einer höheren Stabilität und Langlebigkeit der elektronischen Bauteile führt.
- Optimale Vorheizung und gleichmäßige Wärmeverteilung: Die effiziente Wärmeübertragungseigenschaften von Titan gewährleisten eine optimale Vorheizung der Leiterplatte. Dies sorgt dafür, dass das Lot während des Lötprozesses gleichmäßig und kontrolliert fließt, was zu einer verbesserten Lötqualität und einer zuverlässigen Verbindung der Bauteile führt.
- Schutz von SMD-Bauteilen vor Beschädigungen: Die präzise Abdeckung von SMD-Bauteilen durch Titanmasken schützt sie vor direktem Kontakt mit dem Lot und verhindert potenzielle Beschädigungen während des Lötprozesses. Dies ist besonders wichtig bei Bauteilen mit empfindlichen Komponenten, die nicht benetzt oder verformt werden dürfen. Mit Titanmasken können Abstände von 0,3 Millimetern von SMD zu THT-Bauteilen realisiert werden.

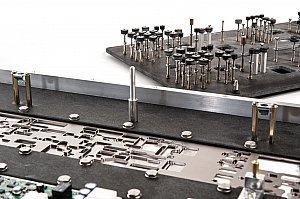

- Flexibilität bei Wärmeausdehnung: Lötmasken sind oft mit schwimmenden Titan-Abdeckplatten ausgestattet, die sich mit der Wärmeausdehnung der Leiterplatte bewegen. Dies minimiert Spannungen und Verformungen und gewährleistet, dass die abgedeckten Bereiche während des gesamten Lötprozesses geschützt bleiben. Zusätzlich werden Niederhaltesysteme mit gefederten Bolzen verwendet, um die Leiterplatte auf der Titanplatte zu fixieren und eine optimale Wärmeübertragung zu gewährleisten.
- Sehr langlebig: Titanmasken haben eine sehr lange Haltbarkeit und sind wesentlich beständiger, gegenüber GFK-Masken.
Ein kompetenter Ansprechpartner rund um das Löten ist die Firma Leutz Lötsysteme. Das Familienunternehme mit Sitz im baden-württembergischen Albershausen ist auf die Entwicklung, Konstruktion und Fertigung von Lötmasken, Lötrahmen, Lackierträger, Nutzentrennvorrichtungen, Werkstückträger und vielem mehr spezialisiert und bietet Kunden auch die dazugehörige Analyse und Projektbetreuung an.
